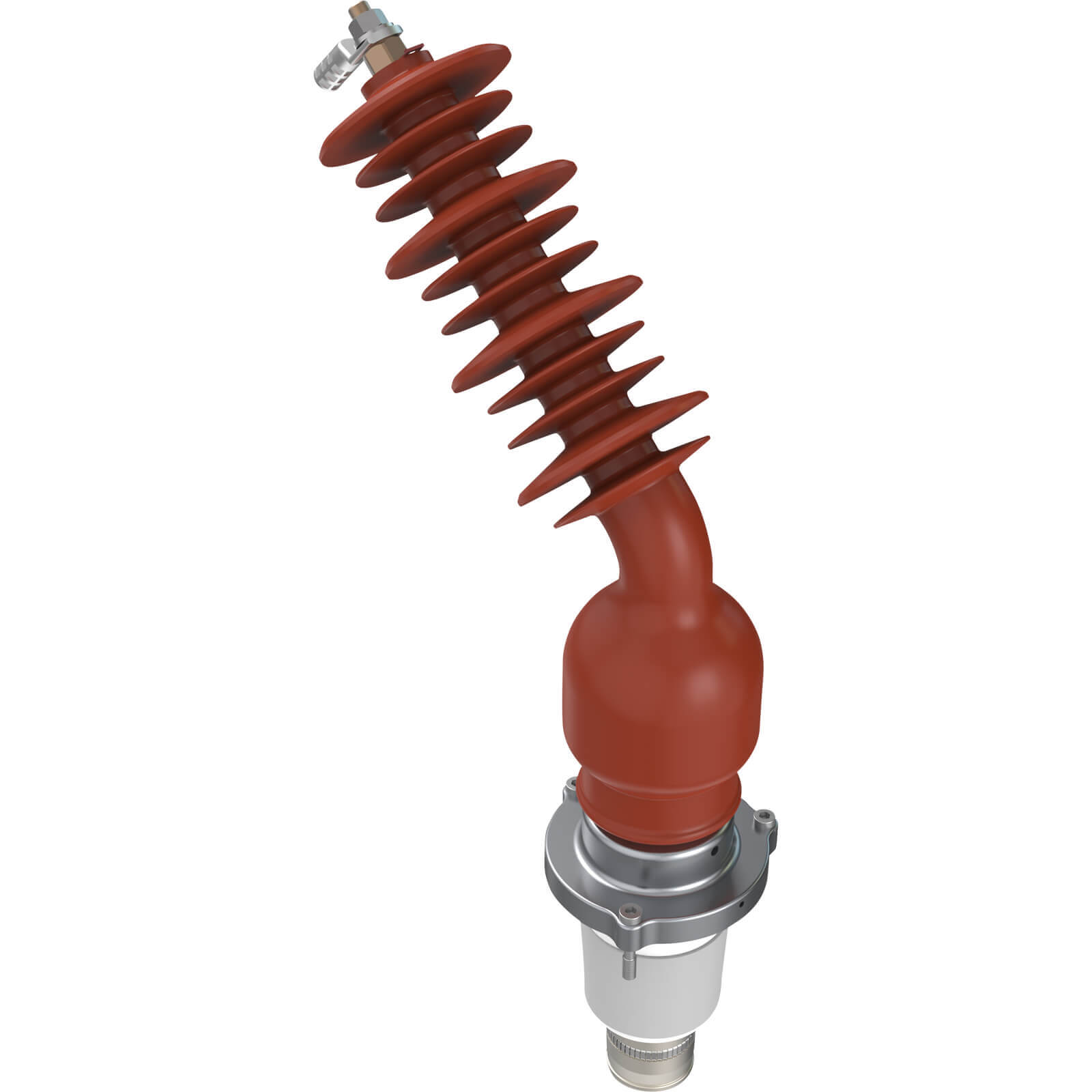

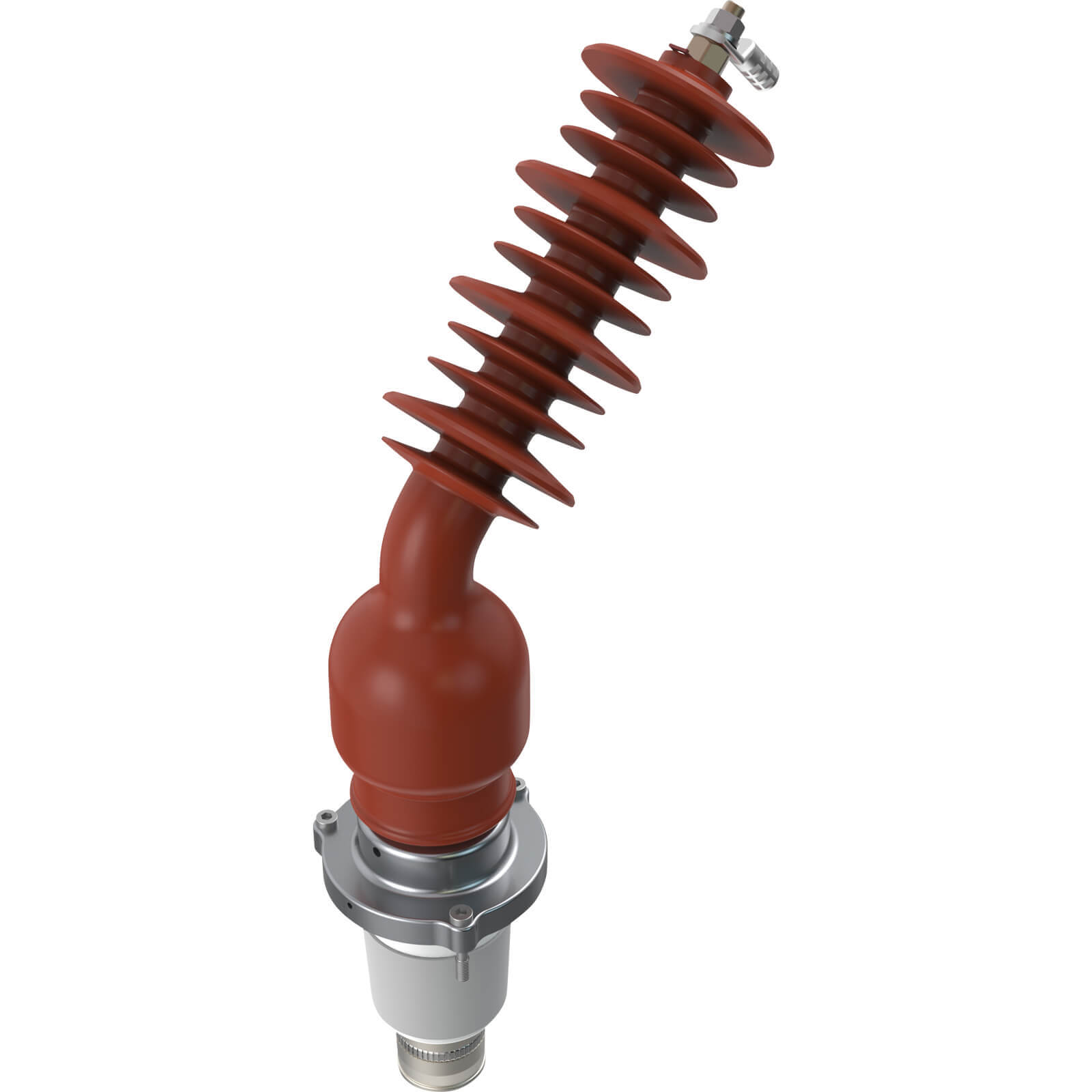

• MV-CONNEX-PRUEF- UND UEBERGANGSSTECKER • Größe 2,
Bildergalerie überspringen
Bilder können vom Originalprodukt abweichen!
Artikelnummer:
127006
Typ:
MV-CONNEX-PRUEF- UND UEBERGANGSSTECKER
Artikelgruppe:
A23.1
Größe 2,
Um = 42 kV, In = 800 A, U(AC - 5 min)
= 95 kV, U(LI) = 200 kV, drehbar
Angewendete Normen
EN 50180, EN 50181, DIN VDE 0278-629
Einsatzort Innenraum und Freiluft
Max. Installationshöhe über NHN (m) 1000
Einsatztemperatur (°C) -25 °C bis 50 °C
Max. Betriebsspannung Um (kV) 42
Nennspannung Un (kV) 36
Leiterspannung gegen Erde U0 (kV) 21
Nennstrom IN (A) 800
Nenn-Steh-Wechselspannungsprüfung 5 min (kV) 95
Blitzstoßspannungsprüfung (kV) 200
Teilentladungsprüfung < 10pC bei (kV) 42
Feldsteuerungsmethode geometrisch
Material Silikonkautschuk, Epoxidharz
Anschlussgewinde 1 x M12
(827 186 212)
Um = 42 kV, In = 800 A, U(AC - 5 min)
= 95 kV, U(LI) = 200 kV, drehbar
Angewendete Normen
EN 50180, EN 50181, DIN VDE 0278-629
Einsatzort Innenraum und Freiluft
Max. Installationshöhe über NHN (m) 1000
Einsatztemperatur (°C) -25 °C bis 50 °C
Max. Betriebsspannung Um (kV) 42
Nennspannung Un (kV) 36
Leiterspannung gegen Erde U0 (kV) 21
Nennstrom IN (A) 800
Nenn-Steh-Wechselspannungsprüfung 5 min (kV) 95
Blitzstoßspannungsprüfung (kV) 200
Teilentladungsprüfung < 10pC bei (kV) 42
Feldsteuerungsmethode geometrisch
Material Silikonkautschuk, Epoxidharz
Anschlussgewinde 1 x M12
(827 186 212)
