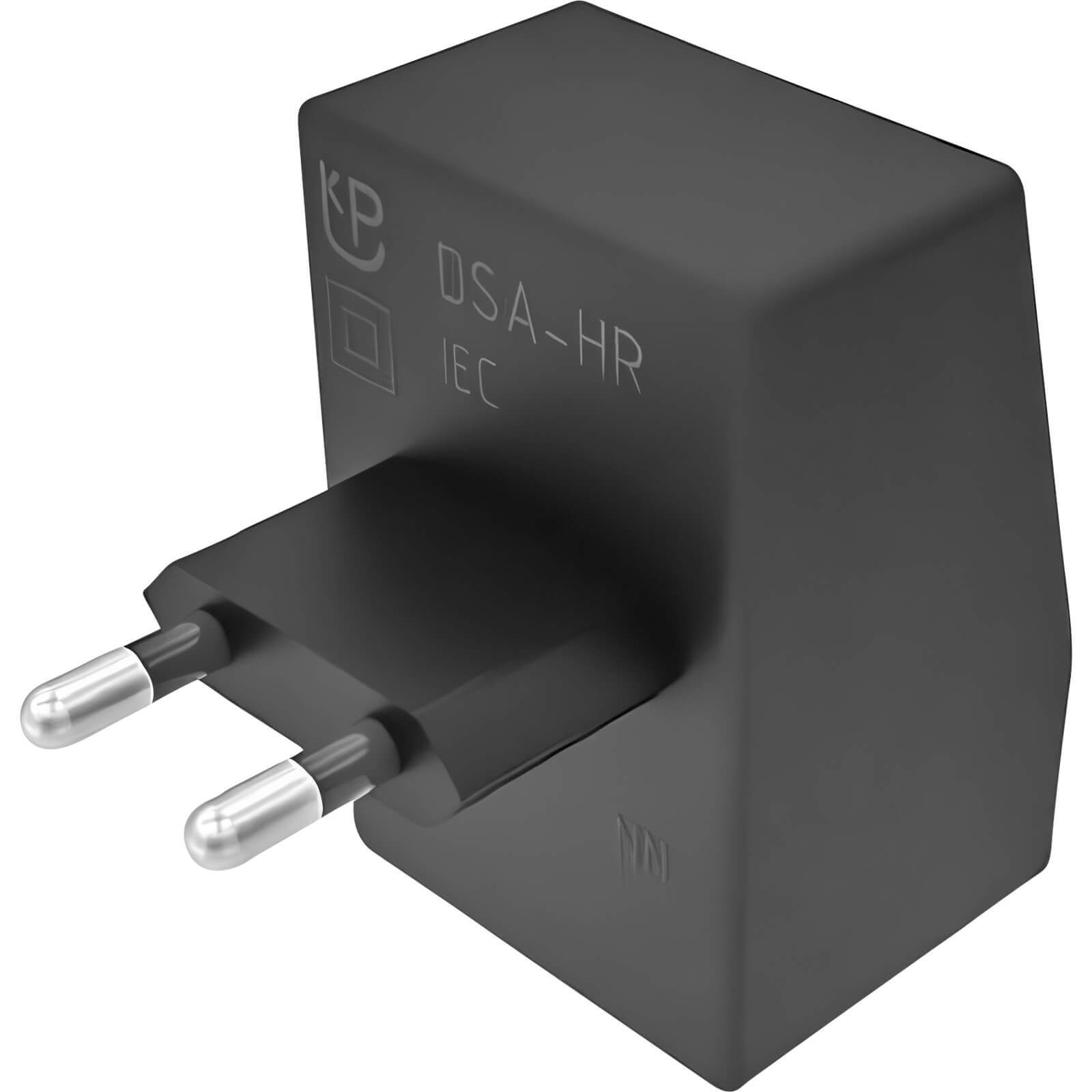

• DSA-2-HR-SYSTEM • Dauerspannungsanzeiger-HR-System
Bildergalerie überspringen
Bilder können vom Originalprodukt abweichen!
Artikelnummer:
126649
Typ:
DSA-2-HR-SYSTEM
Artikelgruppe:
A20.1
Dauerspannungsanzeiger-HR-System
Nennfrequenz fN (Hz) 50...60
Min. Ansprechschwellenspannung Utmin (V) 70
Min. Ansprechschwellenstrombereich Itmin (μA) 1,62
Zulässige Umgebungstemperatur (°C) -25 ... +55
Eigenkapazität (pF) 22
Gewicht (g) 100
Ansprechschwellenspannungsbereich Ut (V) 70...90
Ansprechschwellenstrombereich It (μA) 1,62...2,5
Blinkfrequenz bei Ut (Hz) 1
Eingangsimpedanzbereich des
Anzeigegeräts (MΩ) 36...43,2
Höchste dauernd zulässige Spannung (V) 1080
Lastkapazitätsbereich CS des Koppelteils (pF) 74...88
Max. Ansprechschwellenspannung Ut max Utmax (V) 90
Max. Ansprechschwellenstrombereich
It max Itmax (μA) 2,5
Max. Eingangsimpedanzbereich des Anzeigegeräts (MΩ) 43,2
Max. Lastkapazitätsbereich CS des Koppelteils (pF) 88
Maße: Breite x Höhe x Tiefe (mm) 38 x 58 x 60
Min. Eingangsimpedanzbereich des Anzeigegeräts (MΩ) 36
Min. Lastkapazitätsbereich CS des Koppelteils 74
Schutzart IP 66
Abmessungen
Höhe (mm) 58
Breite (mm) 38
Tiefe (mm) 60
