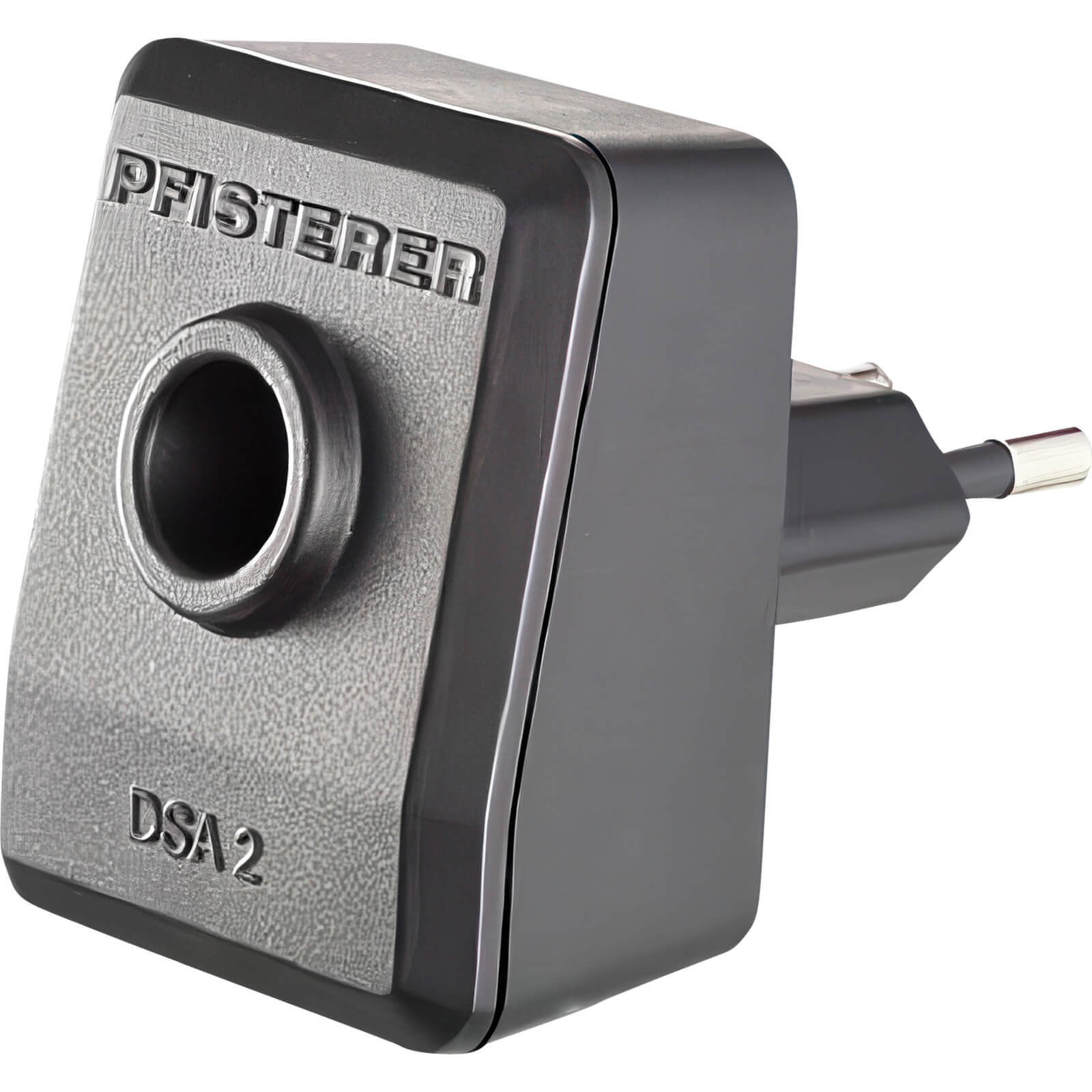

Dauerspannungsanzeiger-HR-System Nennfrequenz fN (Hz) 50...60Min. Ansprechschwellenspannung Utmin (V) 70Min. Ansprechschwellenstrombereich Itmin (μA) 1,62Zulässige Umgebungstemperatur (°C) -25 ... +55Eigenkapazität (pF) 22Gewicht (g) 100Ansprechschwellenspannungsbereich Ut (V) 70...90Ansprechschwellenstrombereich It (μA) 1,62...2,5Blinkfrequenz bei Ut (Hz) 1Eingangsimpedanzbereich desAnzeigegeräts (MΩ) 36...43,2Höchste dauernd zulässige Spannung (V) 1080Lastkapazitätsbereich CS des Koppelteils (pF) 74...88Max. Ansprechschwellenspannung Ut max Utmax (V) 90Max. AnsprechschwellenstrombereichIt max Itmax (μA) 2,5Max. Eingangsimpedanzbereich des Anzeigegeräts (MΩ) 43,2Max. Lastkapazitätsbereich CS des Koppelteils (pF) 88Maße: Breite x Höhe x Tiefe (mm) 38 x 58 x 60Min. Eingangsimpedanzbereich des Anzeigegeräts (MΩ) 36Min. Lastkapazitätsbereich CS des Koppelteils 74Schutzart IP 66AbmessungenHöhe (mm) 58Breite (mm) 38Tiefe (mm) 60

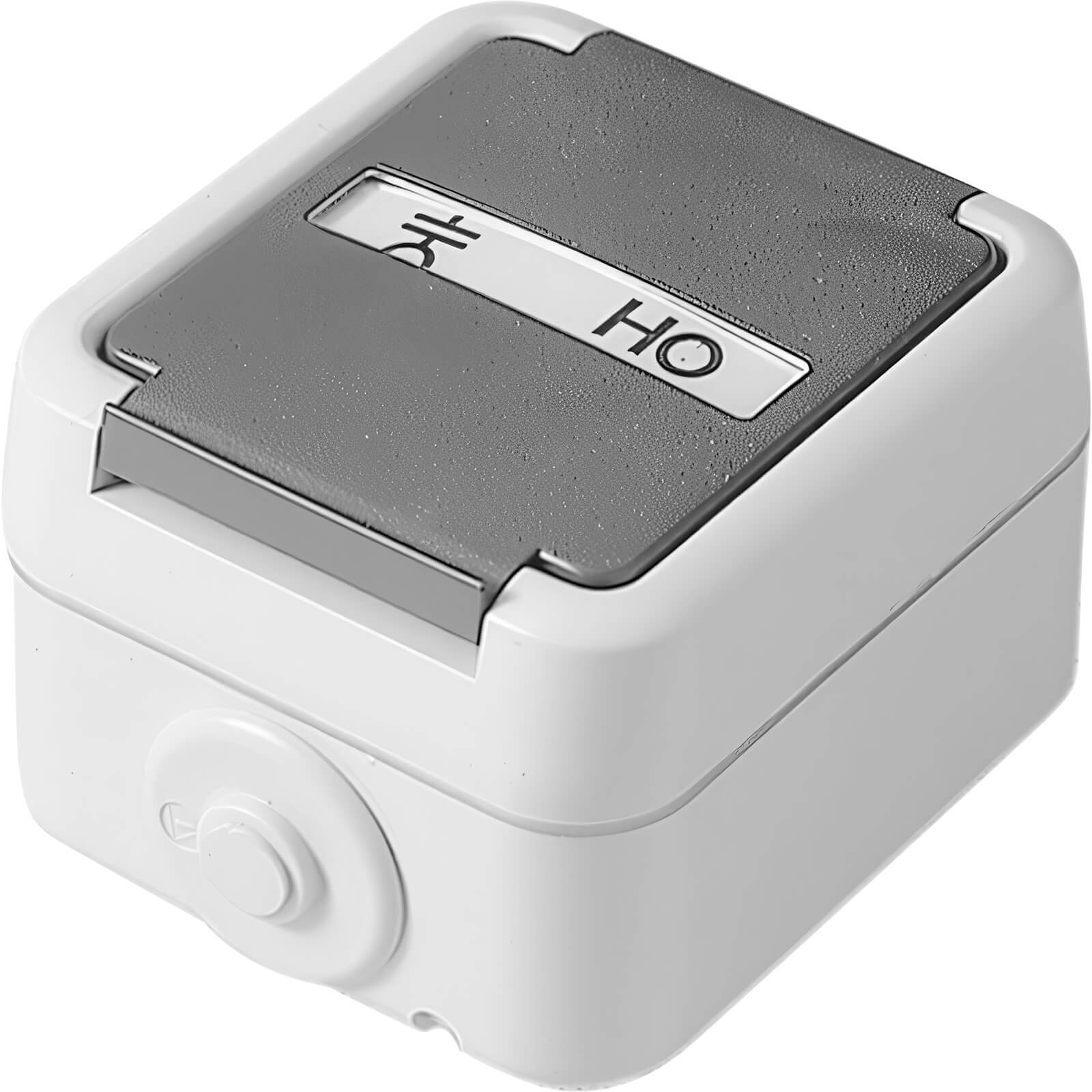

Einpolige Schnittstelle für HR-Systeme als Messdose ausgeführt.Sie kann an beliebigen Stellen in derNähe des kapazitiven Abgriffs montiert werden.
