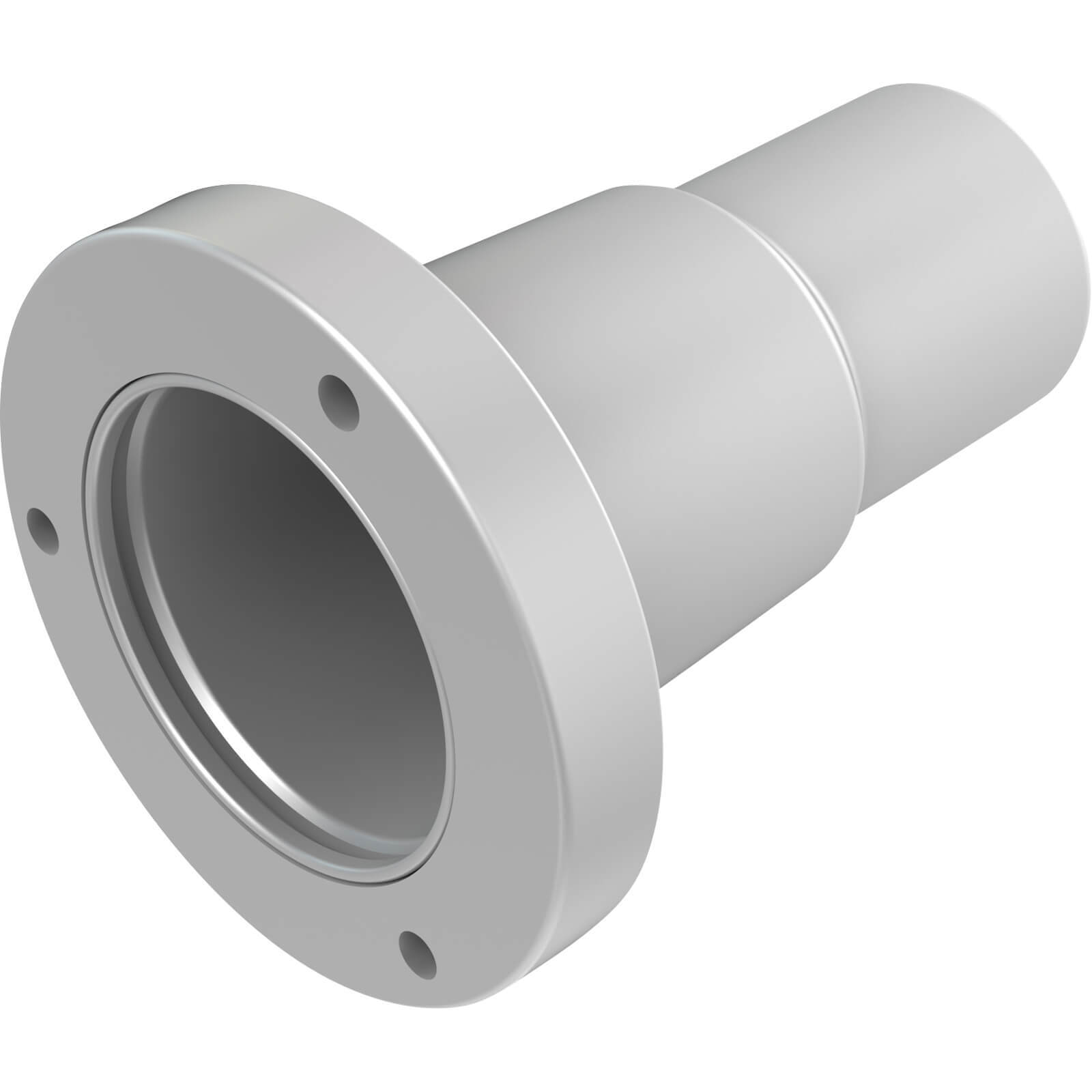

Metall, nicht Spannungsfest zum Schutz des abgezogenen/ausgesteckten CONNEX Kabelanschlussteiles vorBeschädigung undVerschmutzung(827 134 002)

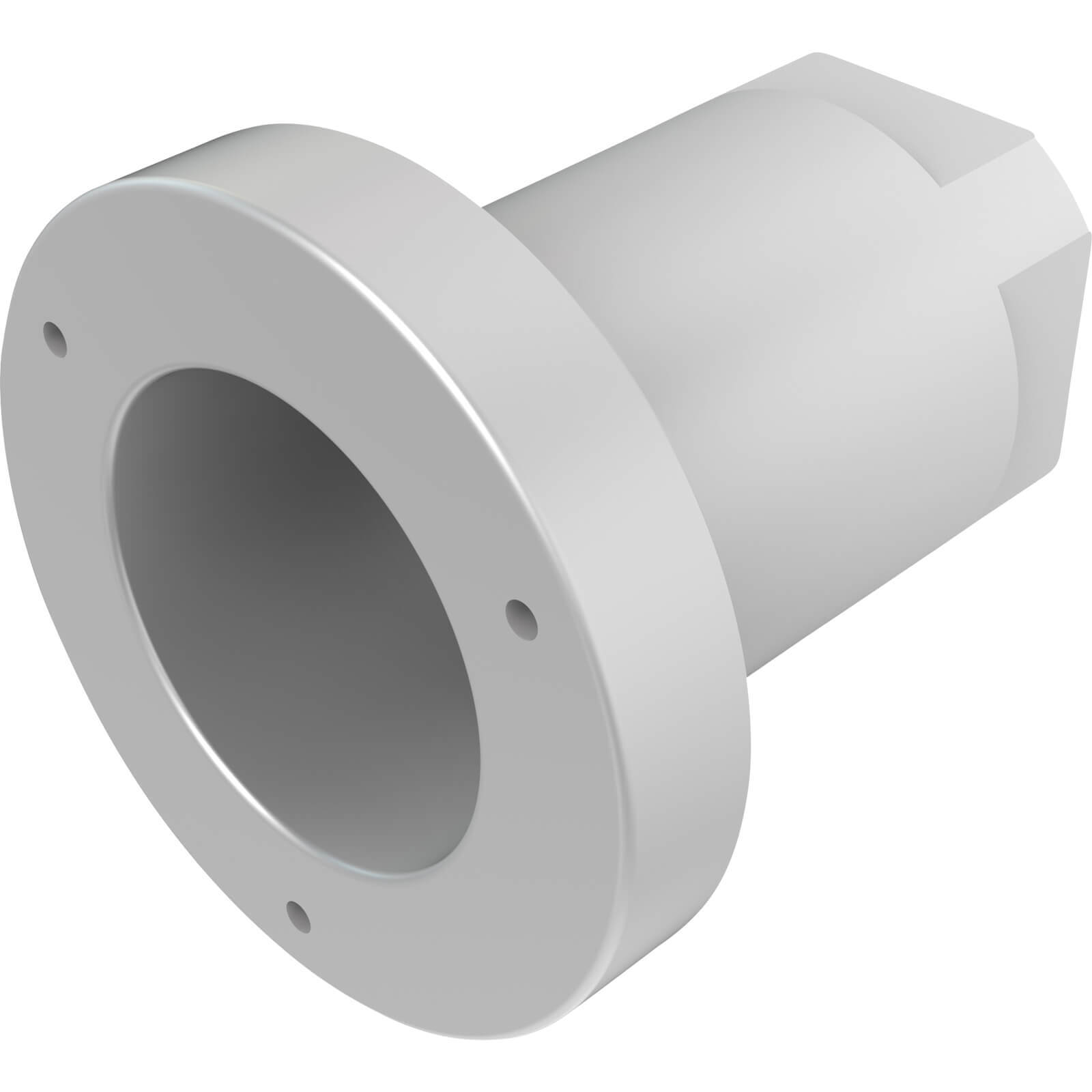

zur Vormontage von CONNEX zur Vormontage von CONNEX Kabelanschlussteilen (z. Bsp. in der Werkstatt )Artikelnummer Pfisterer: 827 174 004

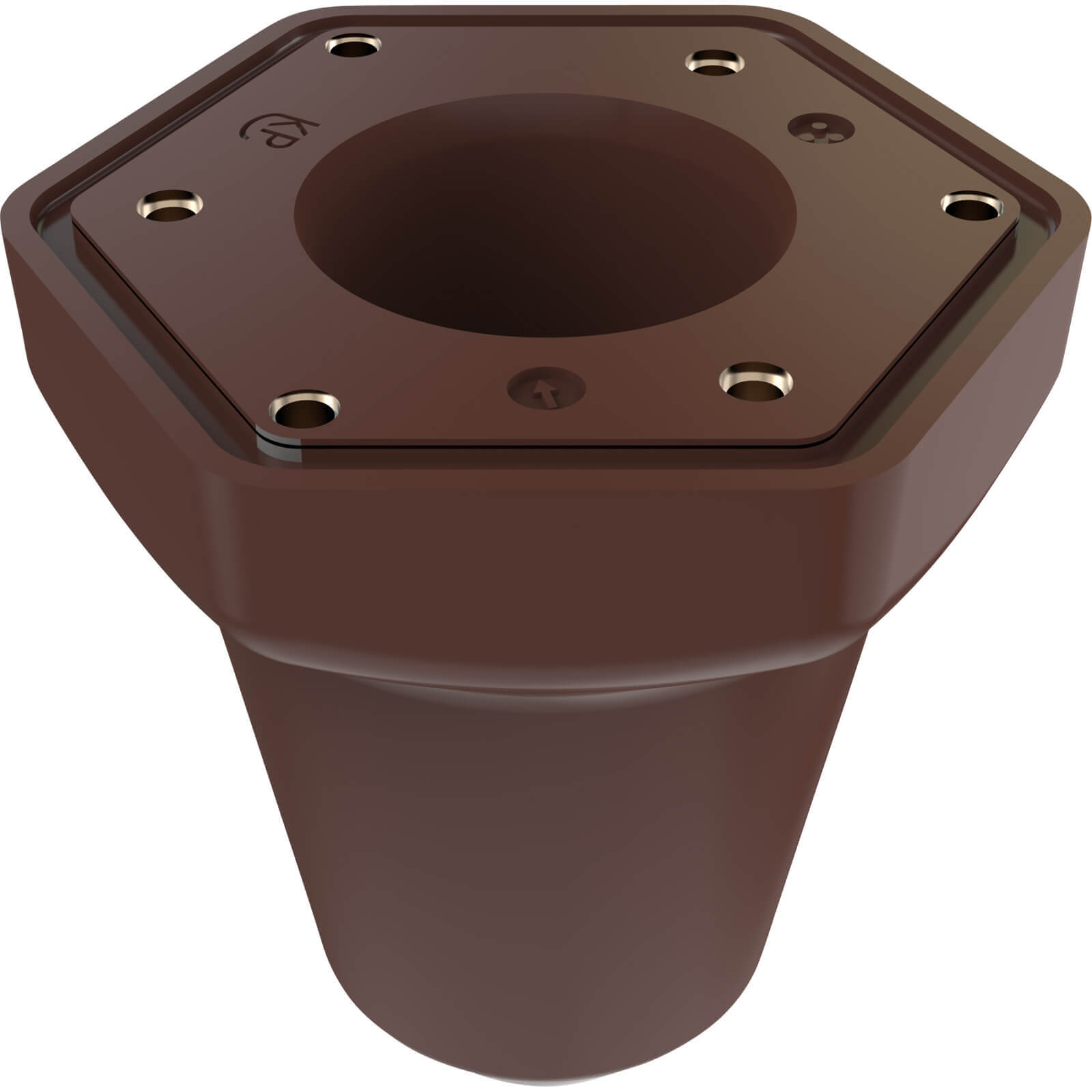

für GIS, bis 36 kV Max. Betriebsspannung Um (kV) 36Nennspannung Un (kV) 30Leiter-Erdspannung U0 (kV) 26Angewendete Normen EN 50181Lochkreisdurchmesser -Befestigung (mm) 108Kapazitiver Spannungsabgriff: ohneinkl. Dichtungs- und Befestigungsset jaEinsatzort Innenraum, Freiluft und OffshoreIsoliermedium GasNenn-Steh-BlitzstossspannungBIL (kV) 170Nennstrom IN (A) 630Nenn-Stossstrom (kA) 125(827 106 601)

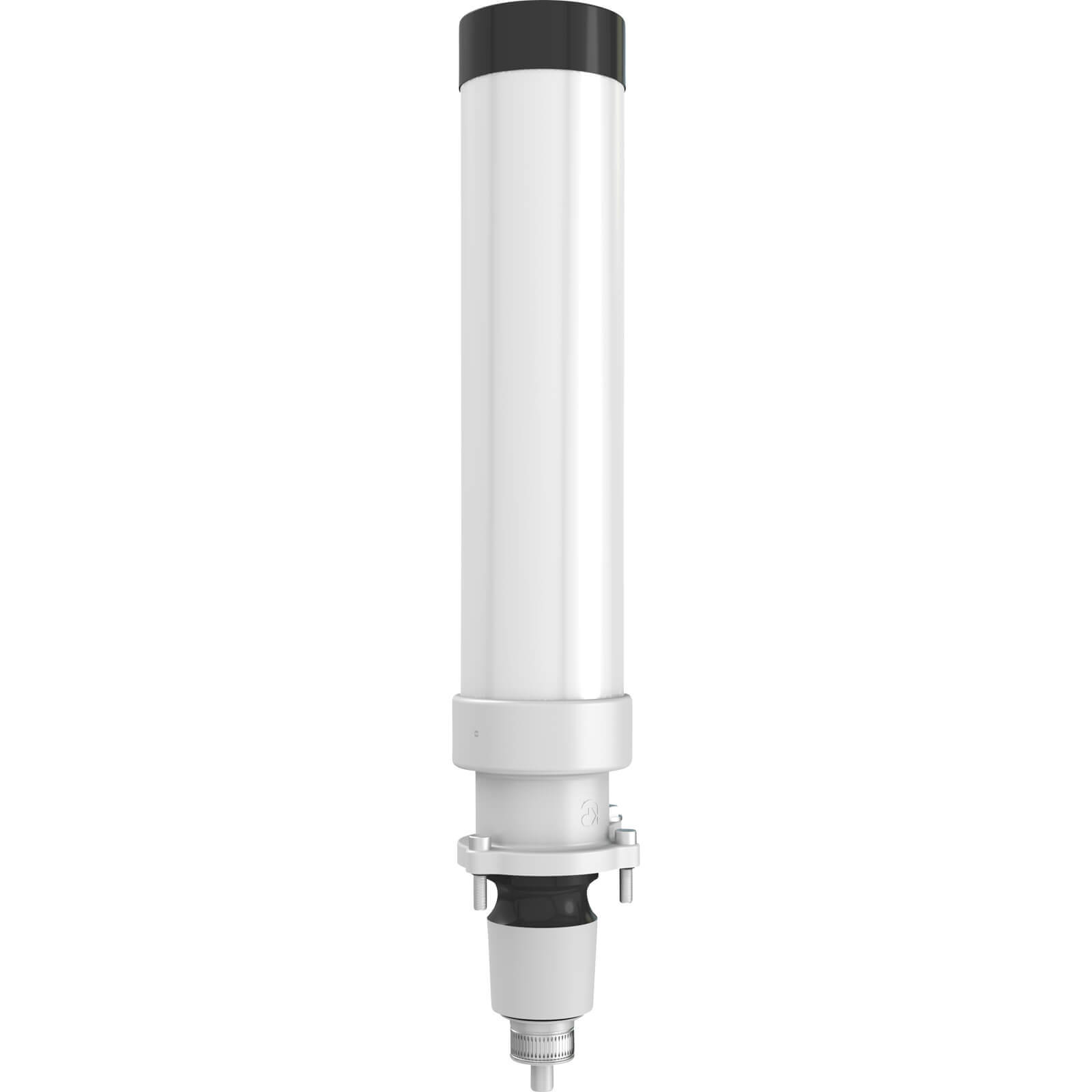

Bemessungsspannung Ur (kV) 24 Max. Dauerspannung Uc (kV) 19Einsatztemperatur (°C) -25 bis +40Leitungsentladungsklasse 1Nenn-Ableitstoßstrom (kA) 10Hochstoßstrom (kA) 65Langwellenstoßstrom (A) 250Kurzschlussstromfestigkeit (kA) 16Erdleitung (mm2) min. 16(827 537 240)
